La patilla de cambio doblada: el culpable invisible del 80% de los problemas de cambio

Te suena la historia, ¿verdad? Pasas media hora antes de la salida, o peor, parado en la cuneta, girando el tensor del cambio un cuarto de vuelta a la derecha, otro a la izquierda. La cadena sube bien pero duda al bajar, o viceversa. Ajustas la tensión del cable por enésima vez, crees haberlo solucionado en el caballete, pero en cuanto aplicas fuerza en el primer repecho, el ruido de carraca vuelve. Es una de las frustraciones más comunes del ciclismo, una que te hace dudar de tu propia capacidad para la mecánica básica.

La mayoría de tutoriales y consejos se centran en la secuencia clásica: ajustar los tornillos de límite (H y L) y luego jugar con la tensión del cable. Se habla de lubricar cables y fundas, de revisar el desgaste de la cadena. Y aunque todo eso es importante, son acciones que a menudo solo enmascaran el problema. Actúan sobre los síntomas, no sobre la causa raíz. Pero, ¿y si te dijera que en la gran mayoría de los casos, el origen de todos tus males no está en la tensión, sino en una pequeña pieza de metal que actúa como un impostor perfecto?

Este artículo adopta el enfoque de un detective mecánico. No vamos a repetir los pasos básicos que ya has intentado mil veces. Vamos a aprender a identificar las pistas, a realizar un diagnóstico diferencial y a desenmascarar al culpable número uno: la patilla de cambio doblada. Descubrirás por qué tus ajustes de tensión están condenados al fracaso desde el principio y cómo una correcta alineación es la verdadera base de una transmisión silenciosa y precisa, especialmente en las bicicletas modernas. Es hora de dejar de tratar los síntomas y atacar el problema de raíz.

Para quienes prefieren un formato más visual, el siguiente vídeo ofrece una excelente guía sobre los principios del ajuste del cambio, que complementa a la perfección el diagnóstico avanzado que abordaremos.

Para guiar nuestra investigación y resolver el misterio de una vez por todas, hemos estructurado el artículo analizando cada «escena del crimen» donde la patilla doblada deja sus pistas. Este es el recorrido que seguiremos para convertirnos en auténticos detectives de la mecánica.

Evitar que la cadena se salga hacia los radios: los dos tornillos que salvan tu rueda trasera

El primer instinto de cualquier ciclista cuando la cadena se sale por arriba (hacia los radios) o por abajo (hacia el cuadro) es culpar a los tornillos de límite, marcados como H (High) y L (Low). Su función es, efectivamente, crear un tope físico que impida al desviador moverse más allá del piñón más pequeño y del más grande. Son los guardaespaldas de tu rueda y tu cuadro. Si la cadena se sale, la lógica dicta que uno de estos tornillos no está haciendo su trabajo. Pero aquí es donde nuestro detective interior debe empezar a sospechar.

Imagina que has ajustado el tornillo L a la perfección: con la cadena en el piñón grande, el cambio está perfectamente alineado y tiene un tope claro. Sin embargo, en pleno esfuerzo, la cadena intenta saltar hacia los radios con un «clac» aterrador. El problema no es el tornillo. El problema es que una patilla de cambio doblada hacia adentro está alterando toda la geometría. El cambio, en su posición más alta, ya no está paralelo al cassette; está inclinado, apuntando directamente hacia tu rueda. El tornillo L frena el cuerpo del desviador, pero la jaula y las roldanas, ahora desalineadas, siguen empujando la cadena hacia el desastre.

Por lo tanto, la primera pista es clara: si tus límites están bien ajustados en el caballete pero la cadena amenaza con salirse bajo carga, el sospechoso principal no es el tornillo, es la patilla. Ajustar el tornillo L aún más «hacia afuera» para compensar puede parecer una solución, pero es un parche peligroso: estarás limitando el acceso al piñón grande y forzando la línea de cadena, sin resolver la causa raíz del problema.

El barril de ajuste fino: cómo corregir un cambio que duda al subir piñones en marcha

El tensor de barril, esa pequeña rueda en la entrada del cable al cambio o en la maneta, es la herramienta que más usamos y la que más nos engaña. Su función es simple: al girarlo en sentido antihorario, «alargas» la funda, lo que tensa el cable y ayuda al cambio a subir piñones. Al girarlo en sentido horario, destensas y facilitas que baje. Es para el microajuste, para corregir esa leve duda de la cadena. Pero aquí reside el gran malentendido: el tensor solo funciona si la base geométrica es perfecta.

Una patilla doblada es el gran saboteador de la tensión del cable. Cuando la patilla está torcida, la distancia que el cambio recorre lateralmente por cada «clic» de la maneta ya no se corresponde con la distancia entre los piñones del cassette. Puedes añadir toda la tensión que quieras con el barril; si el cambio está apuntando en la dirección equivocada, la cadena nunca se asentará correctamente. El caso más evidente, como reportan mecánicos profesionales, es el ajuste bajo carga: un cambio puede parecer perfecto en el soporte, pero en pendientes del 15% como las de la Sierra de Guadarrama, la flexión del cuadro y la fuerza real revelan la desalineación. Si necesitas girar el tensor más de dos vueltas completas sin una mejora clara, deja de girar. El problema no es la tensión.

Esta sensibilidad se ha vuelto crítica con las transmisiones modernas. Una patilla ligeramente doblada que apenas se notaba en un grupo de 9 velocidades es una sentencia de muerte para el buen funcionamiento de uno de 12.

La siguiente tabla, basada en análisis de talleres especializados, ilustra perfectamente por qué el ajuste del barril se vuelve inútil si la base no es perfecta.

Cuando el cambio va duro: por qué cambiar fundas es más efectivo que echar aceite

A diferencia de un cambio que no indexa bien, un cambio que se siente «duro» o «pastoso» al accionar la maneta rara vez es culpa de la patilla. Aquí, nuestro instinto de detective debe mirar hacia otro lado: el sistema de cables y fundas. La fricción es el enemigo. Con el tiempo, la suciedad, el polvo y la humedad penetran en las fundas, creando una resistencia que la maneta debe vencer. Echar aceite o lubricante en un sistema ya contaminado es una solución temporal y a menudo contraproducente, ya que el aceite puede mezclarse con la suciedad y crear una pasta aún más densa.

La solución real y duradera es el reemplazo completo de cables y fundas. Es una operación relativamente económica que transforma por completo la sensación del cambio. Sin embargo, no todas las fundas son iguales, y la elección correcta depende en gran medida del entorno en el que pedaleas, algo especialmente relevante en la variada geografía de España. Unas fundas diseñadas para el polvo seco de La Mancha no rendirán igual en la humedad salina de la costa gallega. El mantenimiento preventivo también es clave para alargar la vida útil del sistema.

Para acertar con la elección y el mantenimiento, hemos preparado una guía práctica con las mejores opciones según las condiciones climáticas de España, un aspecto que muchos ciclistas pasan por alto.

Herramienta de alineación: ¿vale la pena comprarla o mejor ir al taller?

Una vez que hemos identificado a la patilla doblada como la causa raíz, la pregunta es: ¿qué hacemos? La solución es enderezarla o reemplazarla. Intentar enderezarla «a ojo» es una lotería. Los talleres confirman que intentar enderezar una patilla sin la herramienta adecuada resulta en rotura en un alto porcentaje de casos, lo que te obliga a comprar una nueva. Teniendo en cuenta que, según foros especializados, el coste medio de una patilla de repuesto en España oscila entre 15-25€ más la mano de obra, un error puede salir caro.

La herramienta de alineación de patillas (como la famosa Park Tool DAG-2.2) es una palanca con un indicador que permite comprobar y corregir la alineación con precisión milimétrica. La inversión inicial puede parecer alta, pero para un ciclista que hace su propio mantenimiento, se amortiza rápidamente. Permite realizar diagnósticos inmediatos tras una caída o al notar los primeros síntomas, evitando males mayores. La alternativa es acudir a un taller, lo que garantiza un trabajo profesional sin necesidad de comprar la herramienta.

Para ayudarte a decidir, aquí tienes un análisis coste-beneficio basado en precios y situaciones comunes en España, incluyendo la opción de una compra comunitaria, muy popular en las peñas ciclistas.

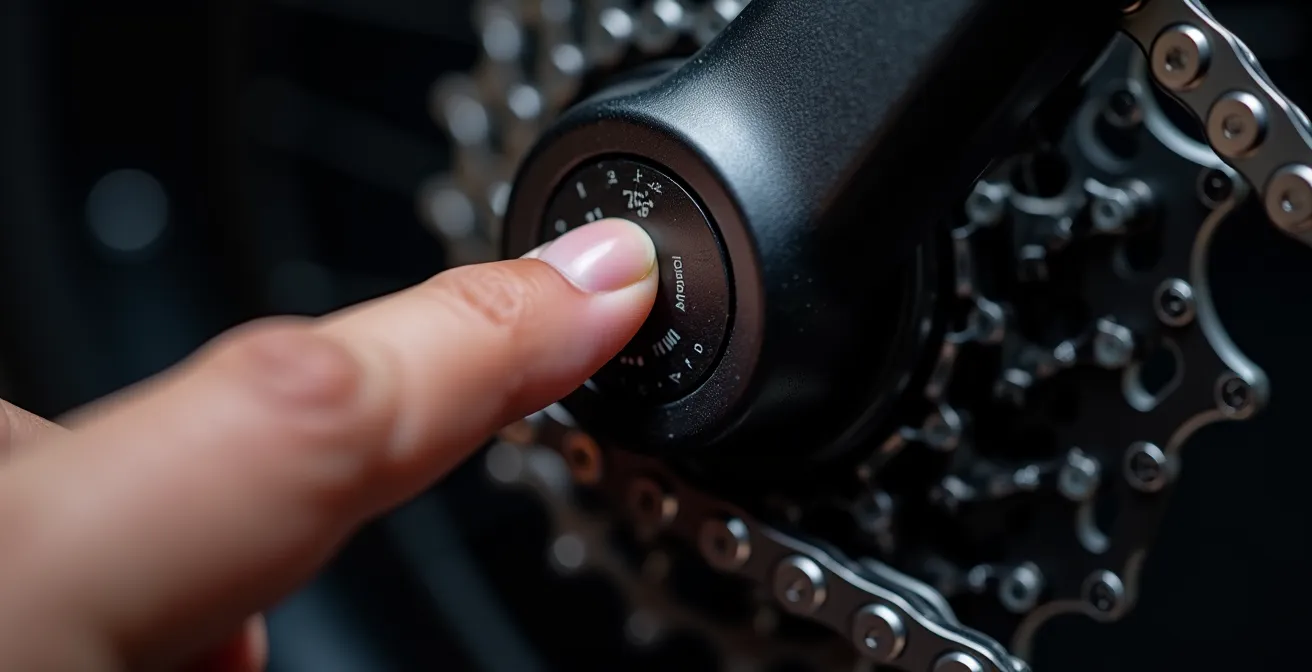

App móvil o modo ajuste: cómo calibrar un cambio AXS o Di2 que hace ruido

Los cambios electrónicos como el SRAM AXS o el Shimano Di2 parecen pura magia. Sin botones, sin cables (en el caso de AXS), solo una señal inalámbrica que mueve el desviador con una precisión robótica. Su capacidad de microajuste a través de la app o pulsando botones es asombrosa, permitiendo mover el cambio en incrementos de décimas de milímetro. Esto lleva a muchos usuarios a pensar que la electrónica puede solucionar cualquier problema de indexación. Es un error.

La electrónica es brillante, pero no puede desafiar las leyes de la física. Como bien dice el manual técnico de Shimano, la base mecánica debe ser perfecta para que la electrónica funcione. Un cambio electrónico intentará obedientemente mover la cadena a la posición que le ordenas, pero si la patilla está doblada, el cambio entero estará mal orientado. El resultado será el mismo: ruido, saltos de cadena y frustración. De hecho, un cambio electrónico puede incluso ser más sensible a una patilla doblada, ya que su precisión milimétrica se ve completamente saboteada por una base torcida.

La electrónica no hace magia: ni el microajuste de AXS ni el modo de ajuste de Di2 pueden compensar una patilla de cambio doblada. La base mecánica debe ser perfecta para que la electrónica funcione.

– Manual técnico Shimano Di2

Afortunadamente, estos sistemas incluyen modos de emergencia para volver a casa tras un golpe. Es crucial conocerlos, pero también entender que son una solución temporal y su uso continuado puede dañar el motor del desviador, una reparación muy costosa.

Es vital conocer el protocolo para estas situaciones de emergencia, pero más importante aún es entender sus limitaciones. No son una solución, sino un salvavidas temporal. El uso prolongado de estos modos con una patilla doblada podría incluso anular la garantía del componente.

Compact o Semi-compact: qué platos montar para sobrevivir a muros como el Angliru o Xorret de Catí

La elección de los desarrollos es una decisión muy personal, especialmente cuando se afrontan colosos como el Angliru o el Xorret de Catí. Montar un plato Compact (50/34) o incluso un cassette con un piñón «salvavidas» de 32 o 34 dientes parece la decisión lógica para sobrevivir a rampas del 23%. Pero toda esa planificación puede irse al traste por nuestro culpable silencioso: la patilla de cambio doblada.

El caso del Angliru es un ejemplo perfecto que muchos ciclistas reportan: montan un cassette 11-34T específicamente para la gran cita, pero al llegar a la Cueña les Cabres, la cadena se niega a subir al piñón grande. ¿Por qué? Porque en esas rampas extremas, la tensión sobre la transmisión es brutal. Una patilla con una desviación de apenas 2-3 milímetros, casi imperceptible a simple vista, es suficiente para que la línea de cadena sea tan mala que el cambio no pueda completar el salto. El piñón salvavidas se convierte en un rehén de la mala alineación, obligando al ciclista a subir con un desarrollo más duro y convirtiendo la escalada en una tortura.

Además del rendimiento, está el riesgo. Forzar la transmisión en un cruce de cadena extremo, agravado por una patilla doblada, no solo genera fricción y roba vatios. Según los fabricantes, una patilla doblada forzando el uso de piñones grandes genera hasta un 40% más de tensión lateral sobre la cadena, aumentando drásticamente el riesgo de rotura en el peor momento posible. Por tanto, la verificación de la alineación de la patilla debe ser un paso obligatorio en cualquier checklist pre-carrera o pre-evento importante, tanto como revisar la presión de las ruedas.

El kit de supervivencia mecánica: qué llevar cuando el taller más cercano está a 50 km

Una caída tonta, un golpe con una rama en una ruta de montaña o simplemente apoyar mal la bici contra un bordillo. Una patilla de cambio doblada o rota puede arruinar una salida o incluso un viaje de varios días, especialmente en zonas remotas como los Picos de Europa o las Bardenas Reales, donde el taller más cercano puede estar a horas de distancia. Saber cómo reaccionar es fundamental. Aquí, el detective se convierte en superviviente.

La primera línea de defensa es intentar un enderezado de emergencia. Es una técnica arriesgada que debe hacerse con sumo cuidado para no romper la patilla, pero puede ser suficiente para poder seguir pedaleando y volver a casa. Es una solución temporal y requiere reajustar los límites para no usar los piñones extremos, pero puede salvarte el día.

• Apoya la bici de forma segura contra un árbol o muro.
• Observa el cambio desde atrás para evaluar la dirección de la doblez.
• Con ambas manos, coge el cuerpo del cambio y aplica una fuerza suave y progresiva en la dirección opuesta a la doblez. Nunca hagas palanca bruscamente.
• Comprueba visualmente la alineación tras cada intento hasta que parezca razonablemente recta.
• Es probable que necesites reajustar los tornillos H y L para evitar que la cadena se salga.

Sin embargo, la mejor solución es la previsión. Existe un elemento que pocos ciclistas conocen pero que los mecánicos de rutas de larga distancia consideran esencial: la patilla de cambio universal de emergencia. Piezas como las de Wheels Manufacturing son compatibles con la mayoría de los cuadros, pesan apenas 15 gramos y cuestan alrededor de 10-15€. Se instalan en minutos y, aunque el cambio no será perfecto, te permiten continuar la ruta y completar tu viaje. Es el mejor seguro de vida mecánico que puedes llevar en la bolsa de herramientas.

El ruido de carraca que te roba energía: cómo indexar el cambio trasero en 5 minutos

El título es una promesa y una trampa. Sí, puedes indexar un cambio en 5 minutos… si la base es perfecta. Pero como hemos visto, en el 80% de los casos, no lo es. El verdadero trabajo de 5 minutos no es ajustar, sino diagnosticar. El ruido es la pista más valiosa que nos da la bicicleta. Un detective mecánico no solo oye «ruido», sino que aprende a diferenciar los distintos tipos de sonido, porque cada uno apunta a un culpable diferente. Ese «grrrrr» constante y metálico no es un problema de indexación, es el sonido de una cadena rozando contra los dientes del piñón adyacente porque el cambio está torcido. Esta fricción no solo es molesta, sino que te roba rendimiento: la fricción extra de una cadena mal alineada por patilla doblada puede consumir entre 2 y 5 vatios.

Aquí es donde entra en juego el diagnóstico diferencial auditivo. La próxima vez que tu cambio haga ruido, párate un momento y escucha atentamente. El tipo de sonido te dirá exactamente dónde mirar, ahorrándote tiempo y frustración.

Este mapa de sonidos es tu guía definitiva para un diagnóstico rápido y preciso. Antes de tocar un solo tornillo o el tensor, identifica el sonido y sabrás cuál es la causa más probable.

La próxima vez que tu transmisión haga ruido, no corras a girar el tensor de ajuste. Actúa como un detective: observa, escucha y busca la causa raíz. En la mayoría de los casos, encontrarás a tu culpable escondido a simple vista. Aprender a identificar y corregir una patilla de cambio doblada es la habilidad mecánica que más paz mental te dará en tus rutas.
